产品描述
参数性能

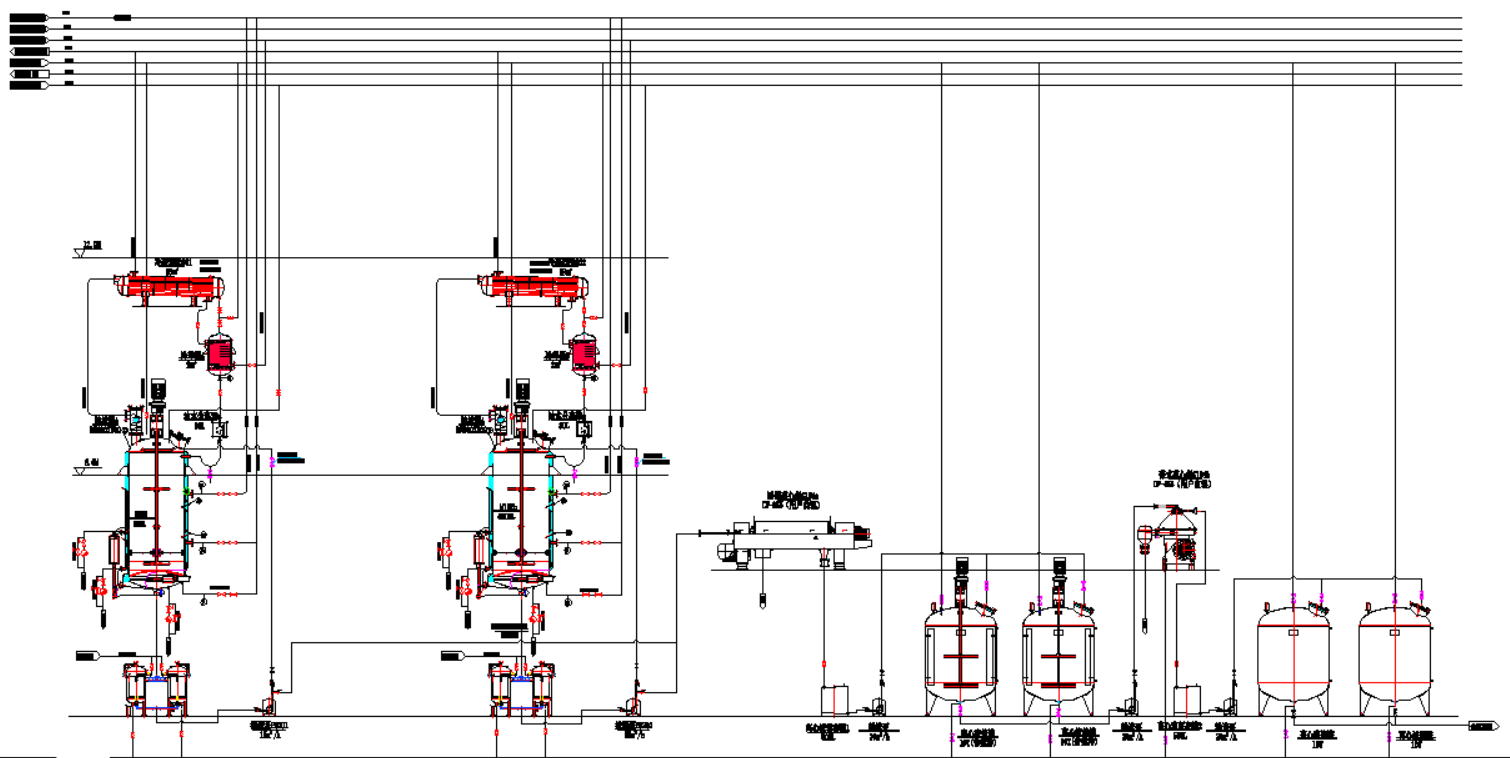

工艺流程

提取设备简单说是利用提取设备把中药中的精华成份提炼出来。中药提取设备组成部分可分为提取罐、除沫器、冷凝器、冷却器、油水分离器、过滤器、输送泵、出渣门气动控制系统、搅拌控制系统等构成。可根据用户的不同工艺要求或者控制要求设计制作, 本设备广泛适用于中药、植物、食品、生物、轻化行业的常压、加压、减压、提取，温浸、热回流、强制循环、渗漉、芳香油的分离及有机溶媒的回收。外形主要有直筒式、正锥式、倒锥式，外观详见配图。

配置：CIP万向清洗球、温度计、压力表、安全阀、防爆试镜射灯、快开式投料口、气动排渣门、搅拌装置等；

正锥型提取罐性能参数表

参数\规格

500L

1000L

3000L

6000L

8000L

内胆设计压力

常压

夹套设计压力

0.3MPa

压缩空气压力MPa

0.6-0.7MPa

投料口直径

300mm

400mm

400mm

450mm

500mm

投料伸缩筒

长度根据现场情况而定

夹套加热面积㎡

2.35

3.0

6.0

7.5

9.5

排渣口直径mm

400

600

800

1000

1200

冷凝面积㎡

3-5

6-8

10-16

18-24

32---38

冷却面积㎡

0.3

0.75

1

3

5.5

过滤面积㎡

0.35

0.35

0.5

1

1

输送泵 t/h

1.5

3

7.5

15

15

搅拌功率kw

1.1

2.2

5.5

7.5

11

搅拌转速r/min

0-85

请留言

姓名 *
国家 *
公司名称 *
邮箱 *
电话
信息 *

产品

参数\规格	500L	1000L	3000L	6000L	8000L
内胆设计压力	常压
夹套设计压力	0.3MPa
压缩空气压力MPa	0.6-0.7MPa
投料口直径	300mm	400mm	400mm	450mm	500mm
投料伸缩筒	长度根据现场情况而定
夹套加热面积㎡	2.35	3.0	6.0	7.5	9.5
排渣口直径mm	400	600	800	1000	1200
冷凝面积㎡	3-5	6-8	10-16	18-24	32---38
冷却面积㎡	0.3	0.75	1	3	5.5
过滤面积㎡	0.35	0.35	0.5	1	1
输送泵 t/h	1.5	3	7.5	15	15
搅拌功率kw	1.1	2.2	5.5	7.5	11
搅拌转速r/min	0-85
