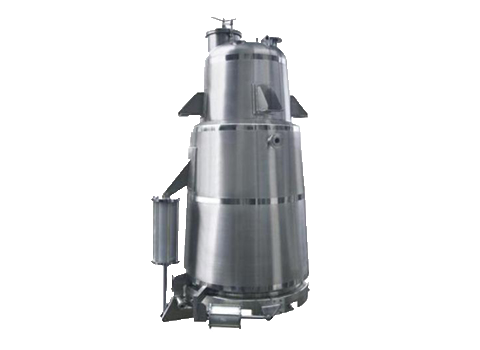

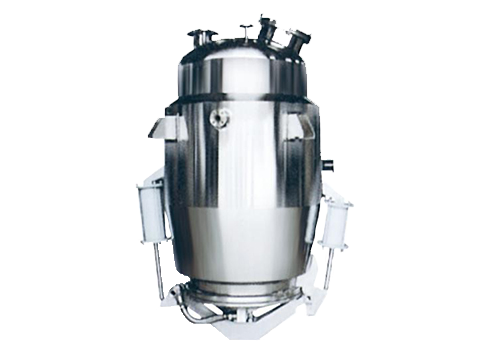

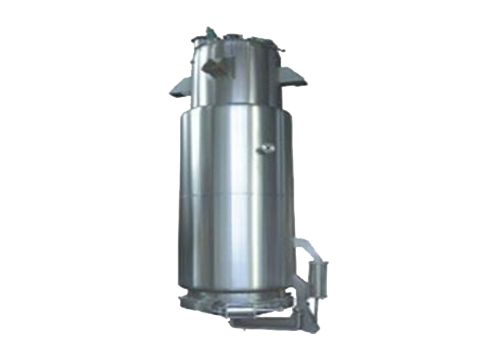

提取设备简单说是利用提取设备把中药中的精华成份提炼出来。中药提取设备组成部分可分为提取罐、除沫器、冷凝器、冷却器、油水分离器、过滤器、输送泵、出渣门气动控制系统、搅拌控制系统等构成。可根据用户的不同工艺要求或者控制要求设计制作, 本设备广泛适用于中药、植物、食品、生物、轻化行业的常压、加压、减压、提取，温浸、热回流、强制循环、渗漉、芳香油的分离及有机溶媒的回收。外形主要有直筒式、正锥式、倒锥式，外观详见配图。
配置：CIP万向清洗球、温度计、压力表、安全阀、防爆试镜射灯、快开式投料口、气动排渣门、搅拌装置等。
|
参数规格 |
500L |
1000L |
3000L |
6000L |
8000L |
|
内胆设计压力 |
常压 |
||||
|
夹套设计压力 |
0.3MPa |
||||
|
压缩空气压力MPa |
0.6-0.7MPa |
||||
|
投料口直径 |
300mm |
400mm |
400mm |
450mm |
500mm |
|
投料伸缩筒 |
长度根据现场情况而定 |
||||
|
夹套加热面积㎡ |
2.35 |
3.0 |
6.0 |
7.5 |
9.5 |
|
排渣口直径mm |
400 |
600 |
800 |
1000 |
1200 |
|
冷凝面积㎡ |
3-5 |
6-8 |
10-16 |
18-24 |
32---38 |
|
冷却面积㎡ |
0.3 |
0.75 |
1 |
3 |
5.5 |
|
过滤面积㎡ |
0.35 |
0.35 |
0.5 |
1 |
1 |
|
输送泵 t/h |
1.5 |
3 |
7.5 |
15 |
15 |
|
搅拌功率kw |
1.1 |
2.2 |
5.5 |
7.5 |
11 |
|
搅拌转速r/min |
0-85 |
||||
