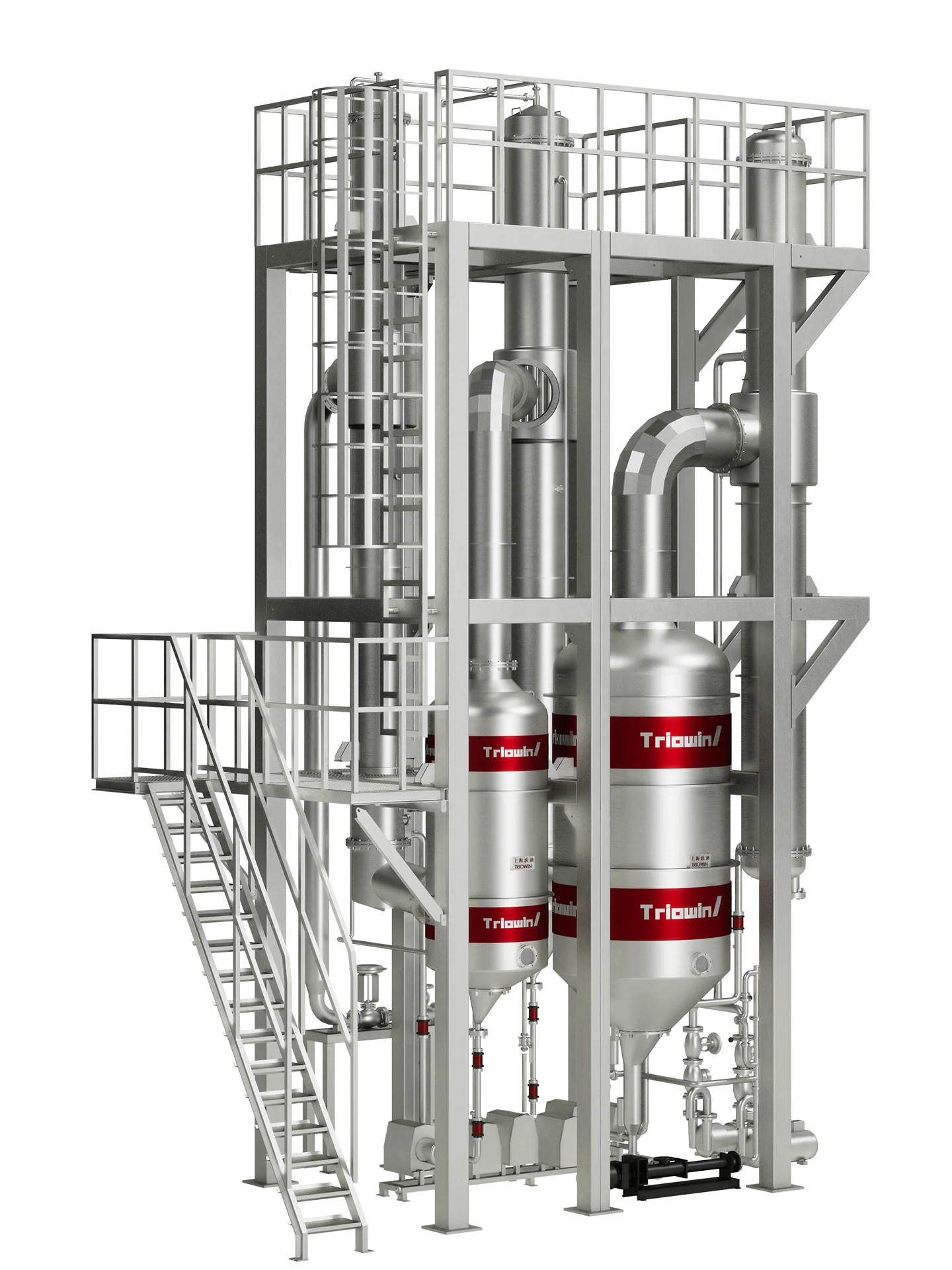

双效浓缩设备

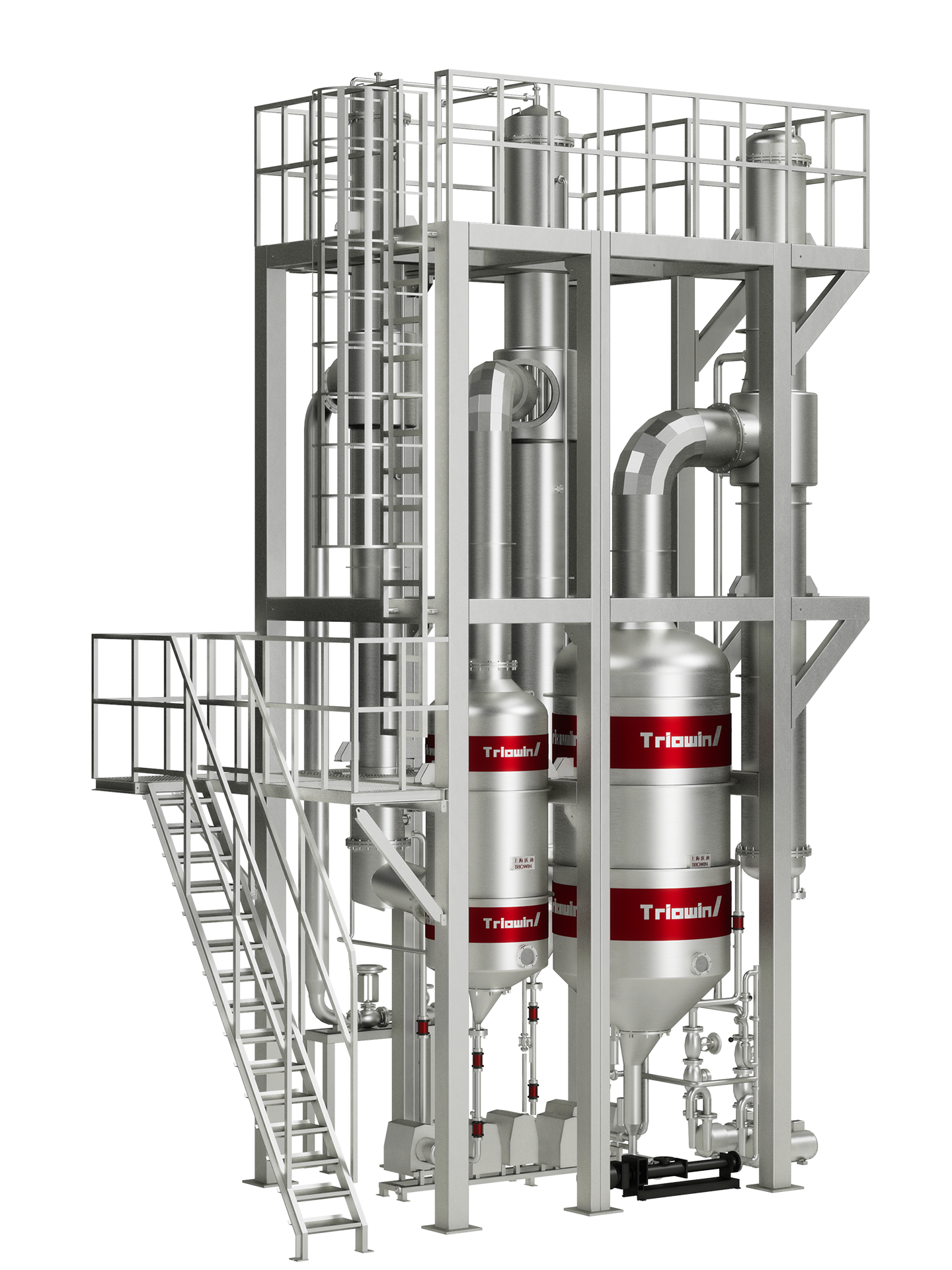

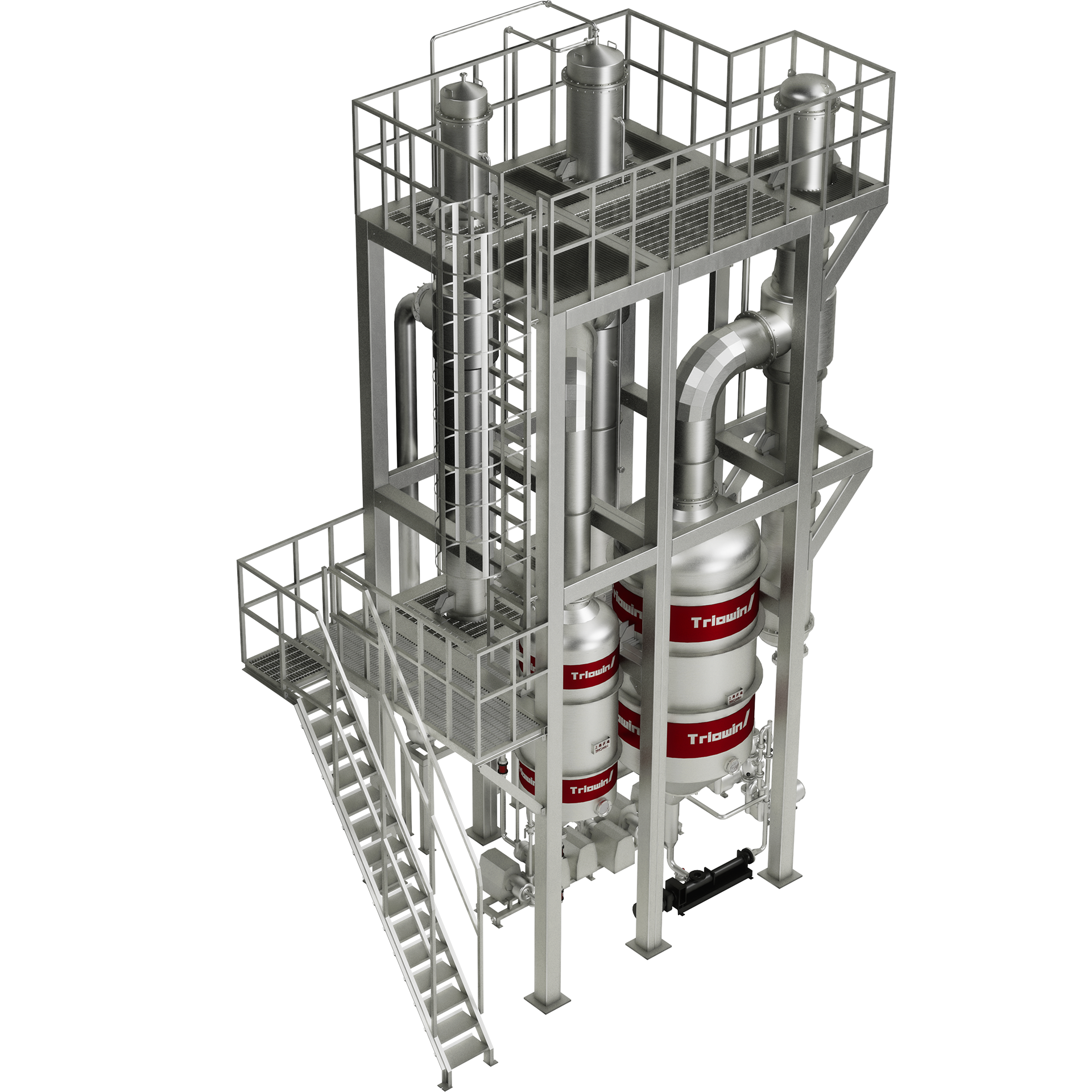

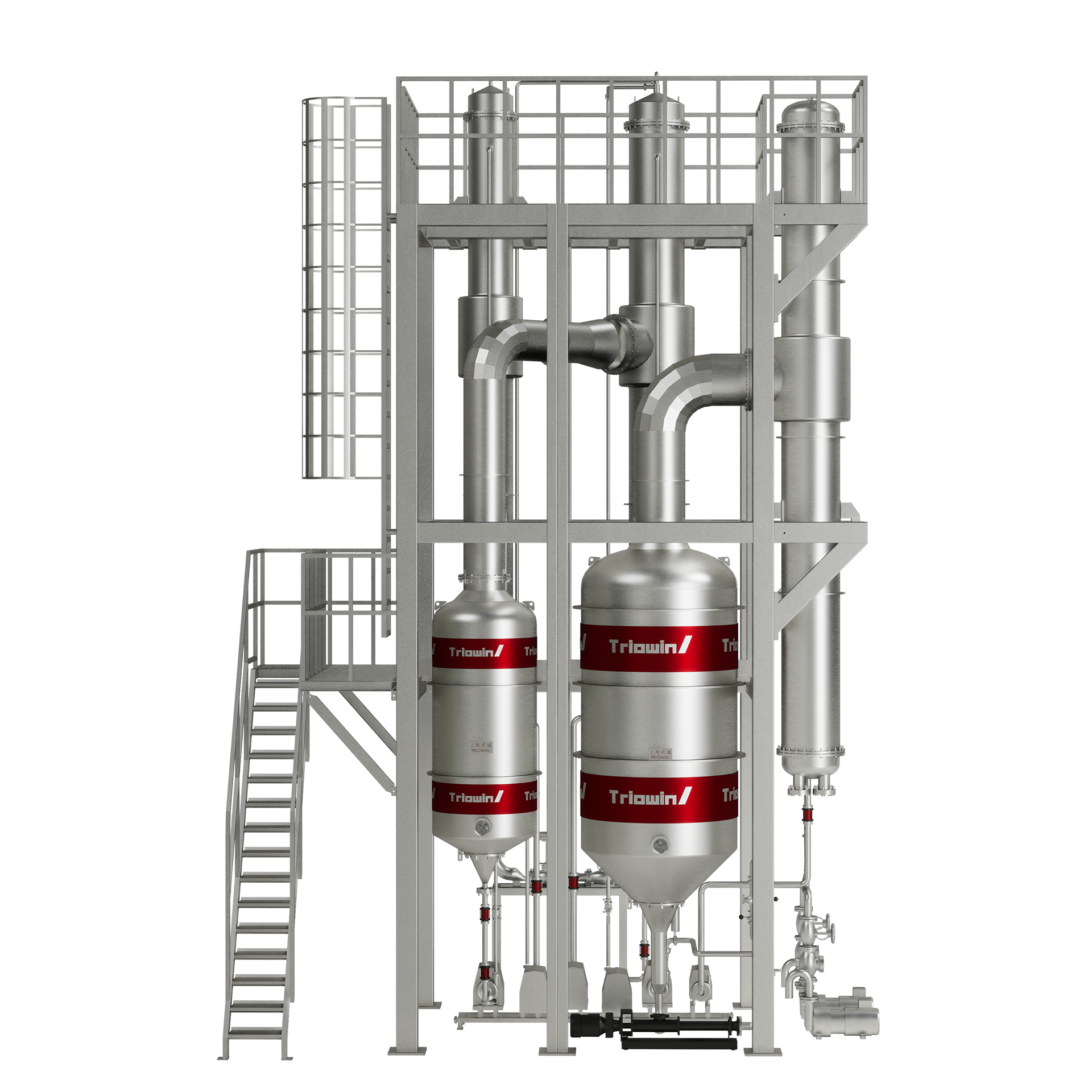

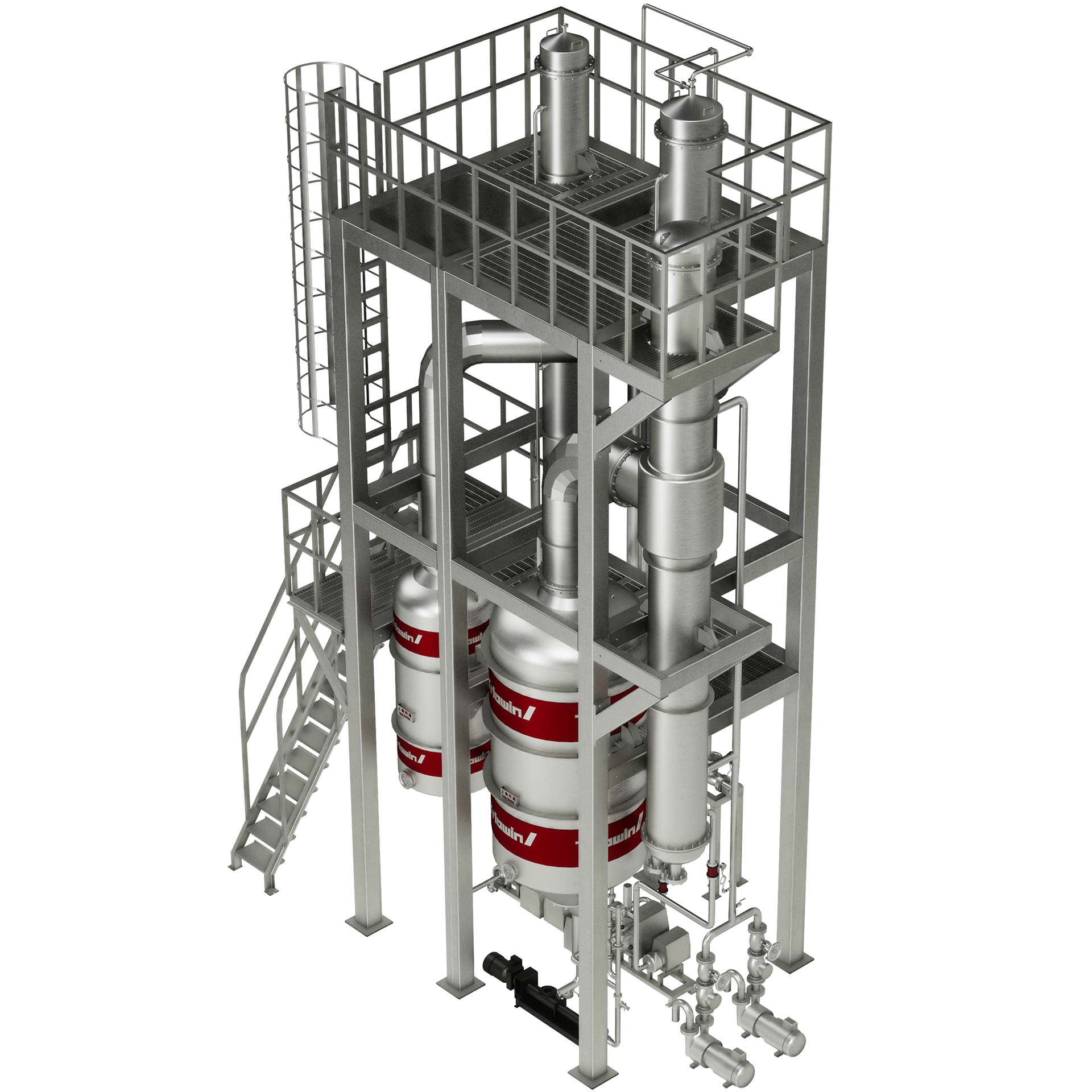

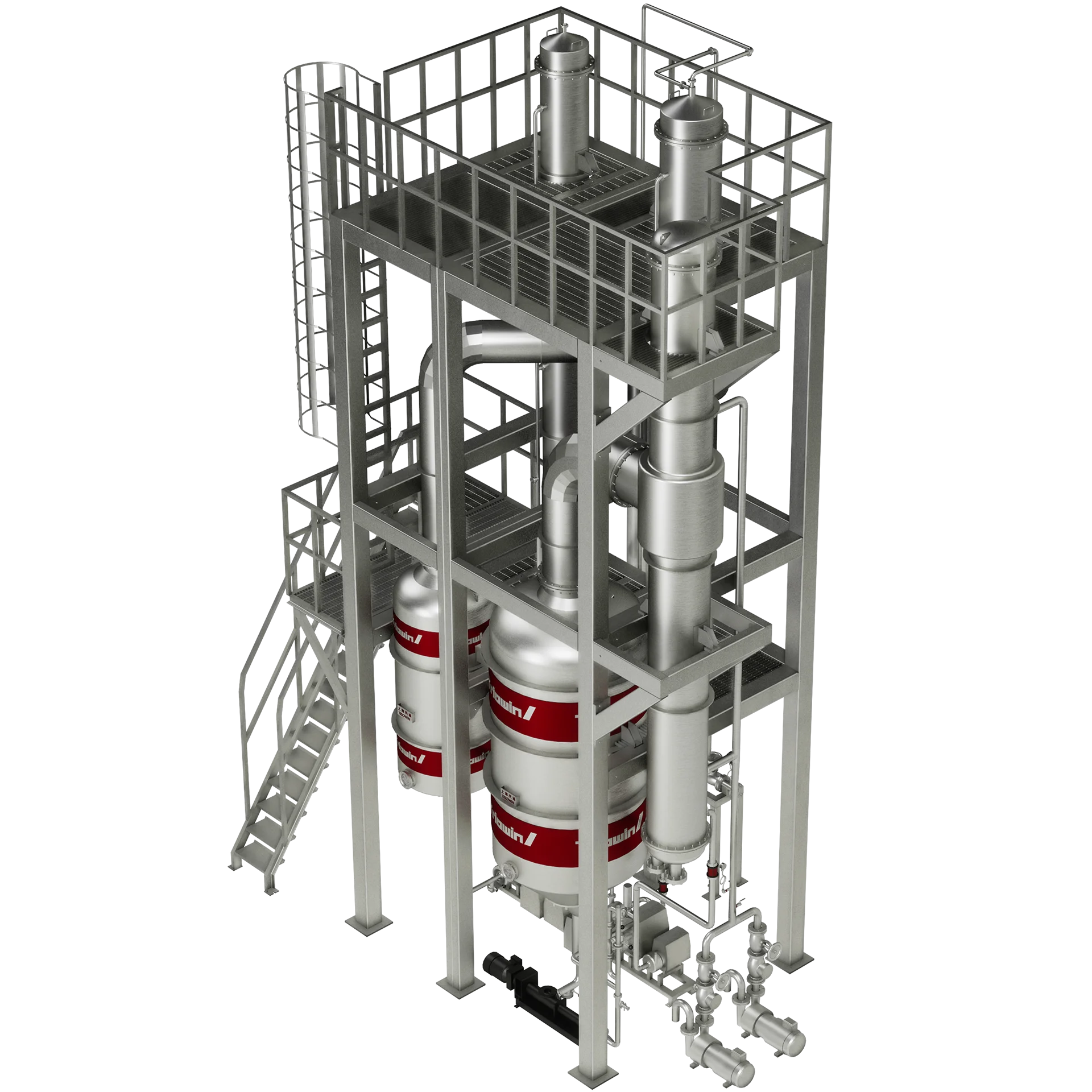

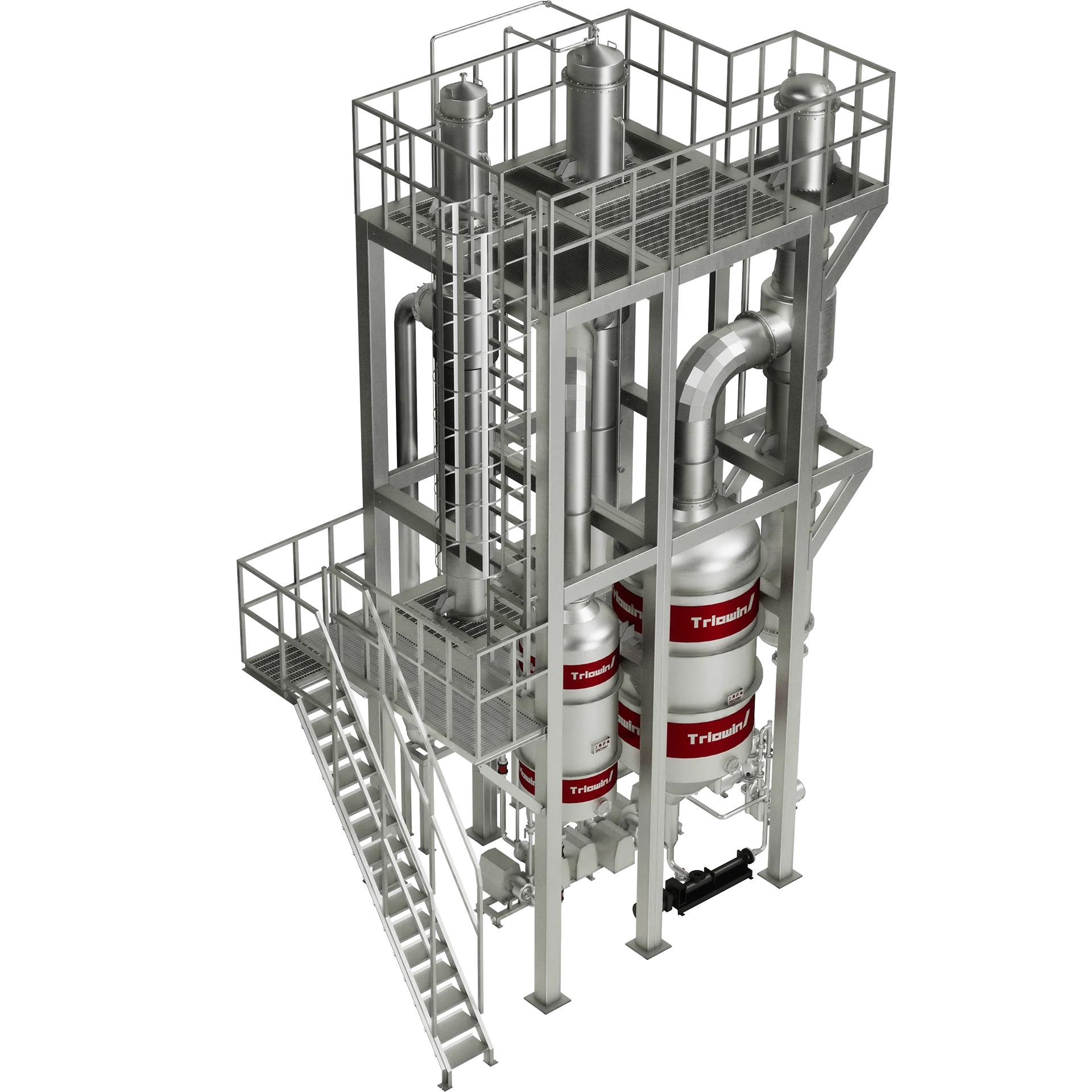

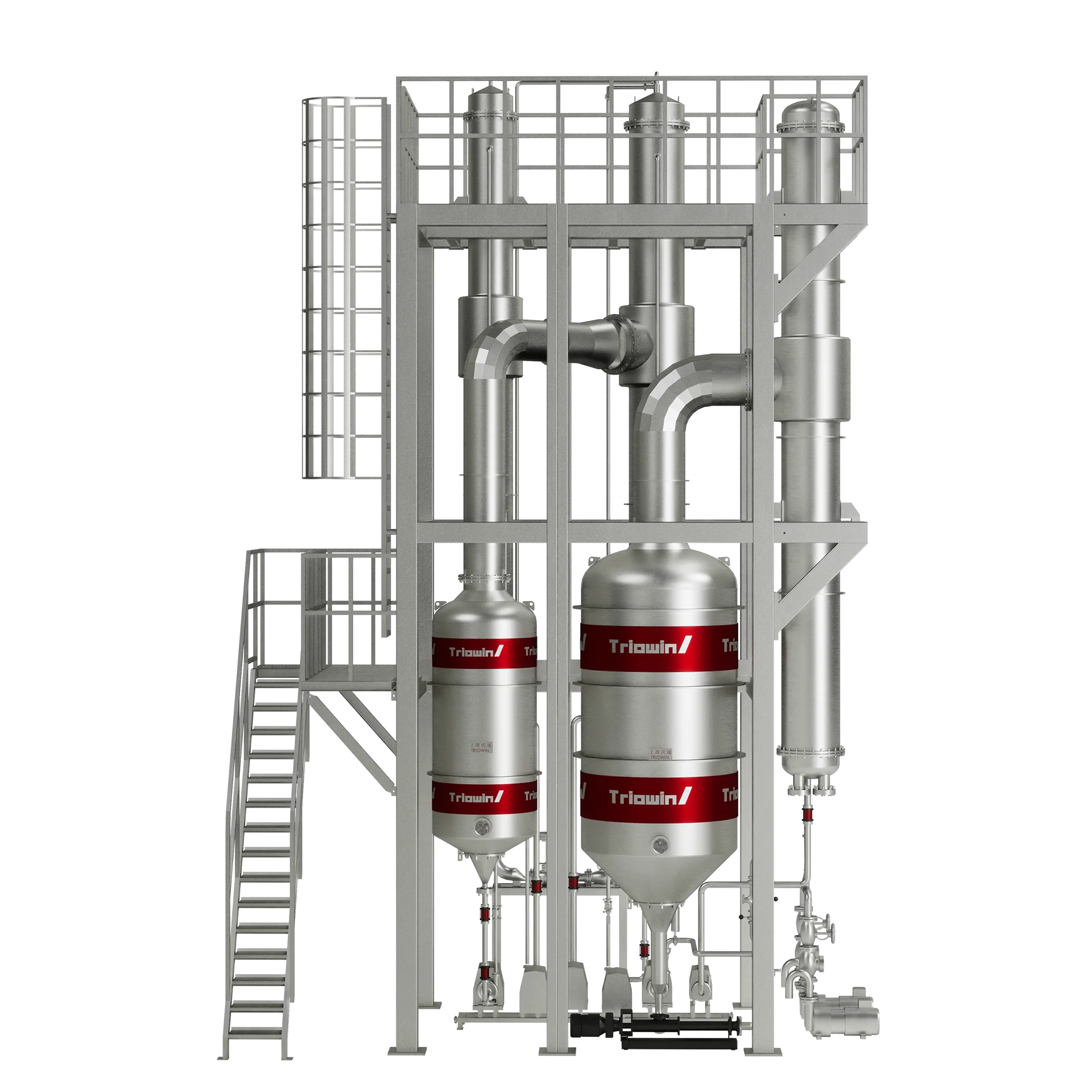

本设备是由一效列管加热器、蒸发室、二效列管加热器、浓缩锅、冷凝冷却器、真空溶媒回收罐、(板式换热器、真空缓冲罐)组成。适用于中药、西药、葡萄糖、酿酒、淀粉、口服液、化工、食品、天然用味品、食品添加剂、味精、乳品等工业酒精回收，能用于批量小、品种多的热敏性低的真空浓缩。
本设备是由一效列管加热器、蒸发室、二效列管加热器、浓缩锅、冷凝冷却器、真空溶媒回收罐、(板式换热器、真空缓冲罐)组成。适用于中药、西药、葡萄糖、酿酒、淀粉、口服液、化工、食品、天然用味品、食品添加剂、味精、乳品等工业酒精回收，能用于批量小、品种多的热敏性低的真空浓缩。
|
参数型号 |
TSN ll 500 |
TSN ll 1000 |
TSN ll 1500 |
TSN ll 2000 |
|
蒸发量 (Kg/h) |
500 |
1000 |
1500 |
2000 |
|
耗汽量 (Kg/h) |
≤250 |
≤500 |
≤750 |
≤1000 |
|
外型尺寸（长x宽x高）(m) |
4×1.5×3.3 |
5×1.6×3.5 |
6×1.6×3.7 |
6.5×1.7×4.3 |
|
循环耗水量 (T/h) |
6 |
12 |
15 |
18 |
|
蒸发温度(℃) |
一效 80-90 |
二效 55-70 |
||
|
真空度 (MPa) |
一效 0.02~0.04 |
二效 0.05-0.06 |
||
|
蒸气压力 (Mpa) |
<0.25 |
|||
|
浓缩比重 |
1.2-1.3 |
|||
|
容器类别 |
一类（一效加热室） |
|||
整体结构
由一二效加热室、一二效分离器、除沫器、汽液分离器、冷凝器、冷却器、贮液桶、循环管等部件组成，整套设备采用优质不锈钢材料制成。
加热室
加热室内部为列管式，壳程接入生蒸汽，加热列管内部的液体，加液室并配有压力表、安全阀，以确保生产安全。
分离室
分离室正面设有视镜，供操作者观察料液的蒸发情况，后面人孔便于更换品种时清洗室内部，并设有温度表、真空表，以便观察掌握蒸发室内部的料液温度与负压蒸发时的真空度。
回收收益高
酒精回收能力大，采用真空浓缩流程。比老型同类设备提高生产率5-10倍，降低能耗45%，具有投资小，回收效益高的特点。
浓缩液料
本设备采用外加热自然循环与真空负压蒸发相结合的方式，蒸发速度快，浓缩比可达1.3，液料在全密封状态无泡沫浓缩。
无污染，易清洗
用本设备浓缩出来的药液，具有无污染，药味浓的特点，而且清洗方便（打开加热器的上下盖即可进行清洗）。
操作简单
本设备操作简单，占地面积小。加热器、蒸发器采用不锈钢保温结构，保温层外用不锈钢薄板制作外壳，表面做镜面或亚光处理。
经济节能
双效浓缩器采用二效同时蒸发，二次蒸汽得到充分利用既节省了锅炉的投资，又节约能耗，能耗与单效浓缩器相比降低50%。
